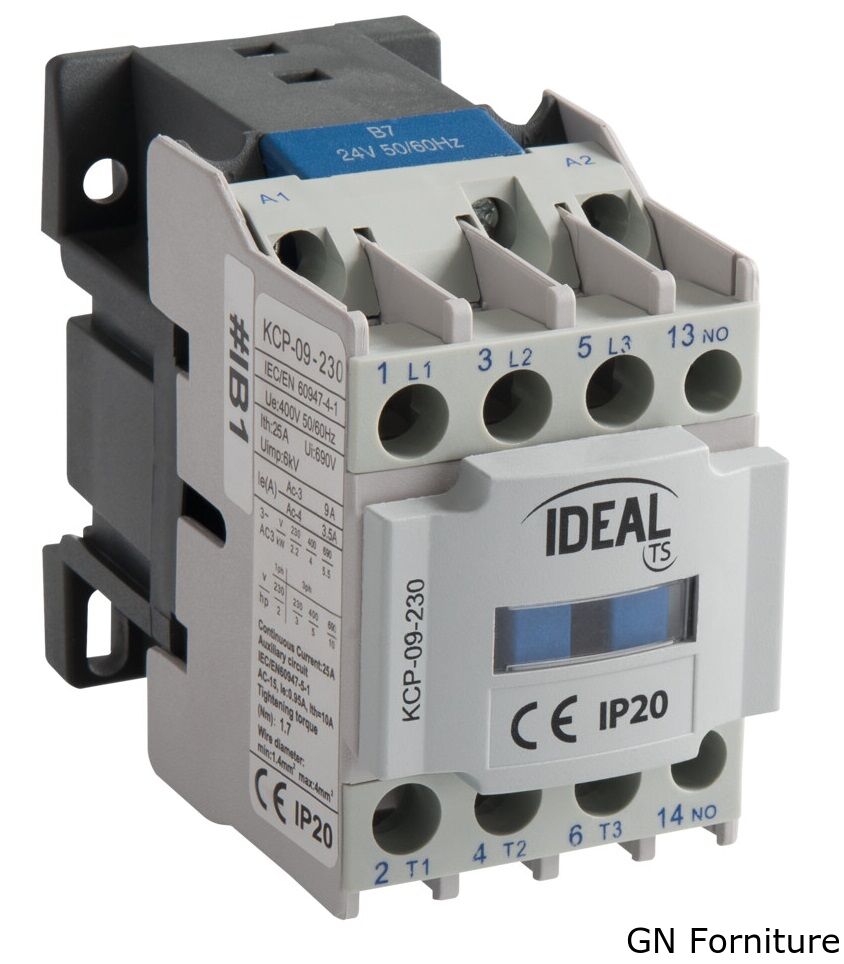

Contattore di potenza 9A AC-3 bobina 230V AC

Il contattore di potenza KCP-09-230 è progettato per il comando e la commutazione di circuiti in corrente alternata, in particolare per il controllo di motori elettrici trifase in categoria di utilizzo AC-3. Conforme alla norma PN-EN 60947-4-1, garantisce affidabilità, sicurezza e lunga durata operativa in ambito industriale e civile.

Il dispositivo è equipaggiato con 3 contatti principali e 1 contatto ausiliario normalmente aperto (1NO) integrato di serie, ideale per circuiti di comando o segnalazione.

Caratteristiche generali

• Marchio: Kanlux
• Codice EAN: 5905339241009
• Codice fornitore: 24100
• Contattore tripolare per applicazioni in AC
• Bobina di alimentazione 230V AC – 50Hz
• Categoria di utilizzo AC-3
• Contatto ausiliario integrato 1NO
• Montaggio su guida DIN TH35
• Grado di protezione IP20
• Colore bianco

Dati elettrici principali

• Corrente nominale di impiego Ie (AC-3): 9A
• Corrente termica convenzionale Ith: 25A
• Tensione nominale di impiego Ue: 400V
• Tensione nominale di isolamento Ui: 690V
• Tensione di tenuta a impulso Uimp: 6000V

Correnti nominali di esercizio

• AC-3 380V: 9A
• AC-4 380V: 3,5A
• AC-3 660V: 6,6A
• AC-4 660V: 1,5A
• AC-1 440V: 20A

Potenza nominale motore (AC-3)

• 220-240V: 2,2kW
• 380-400V: 4kW
• 415V: 4kW
• 440V: 4kW
• 660-690V: 5,5kW

Prestazioni e durata

• Frequenza di commutazione elettrica AC-3: 1200 cicli/ora
• Frequenza di commutazione elettrica AC-4: 300 cicli/ora
• Frequenza di commutazione meccanica: 3600 cicli/ora
• Vita elettrica AC-3: 1.000.000 cicli
• Vita elettrica AC-4: 200.000 cicli
• Vita meccanica: 10 milioni di cicli

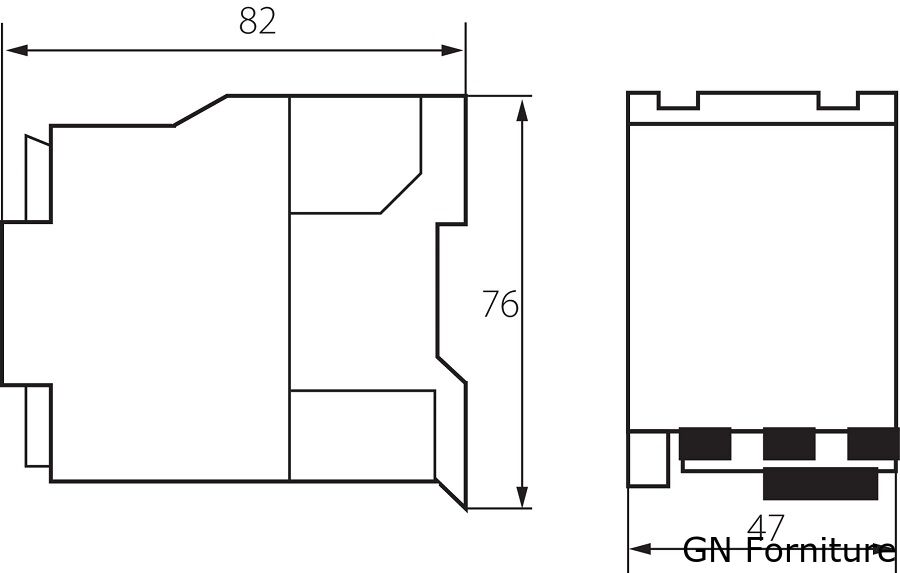

Dati meccanici

• Tipo di collegamento: morsettiera a vite
• Coppia di serraggio: 1,7 Nm
• Peso: 336 g

Il KCP-09-230 rappresenta una soluzione compatta e affidabile per il comando di motori, pompe, ventilatori e altre utenze elettriche, offrendo elevate prestazioni di commutazione e piena conformità agli standard europei di sicurezza.
