Circuito integrato driver di deflessione verticale TDA8356 Philips

Il TDA8356 è un circuito integrato per la deflessione verticale a bassa distorsione, ad alta efficienza, progettato per televisori e monitor a colori con sistemi di deflessione a 90° e 110°, compatibile con frequenze di campo da 50 a 120 Hz.

Caratteristiche principali

• Alimentazione: 9–25 V (tipico 14.5 V)
• Configurazione: Ponte completamente accoppiato in continua (DC)
• Corrente di uscita: Fino a 2 A p-p sulla bobina di deflessione
• Flyback dedicato: Tensione VFB fino a 50 V, per alta efficienza (classe G)
• Elevata immunità EMC grazie agli ingressi in modalità comune

Protezione completa

• Contro corto circuito sui pin di uscita (4 e 7)
• Contro surriscaldamento
• Circuito di guardia per blanking video in caso di malfunzionamento

Vantaggi

• Funzionamento a bassissima dissipazione (alta efficienza energetica)
• Integrazione semplificata grazie al ridotto numero di componenti esterni
• Protezione termica integrata
• Compatibile con controllori video come TDA9150, TDA8366, TDA8376

Applicazioni ideali

• Televisori CRT a colori
• Monitor video analogici
• Sistemi di deflessione verticale ad alta precisione

Package e montaggio

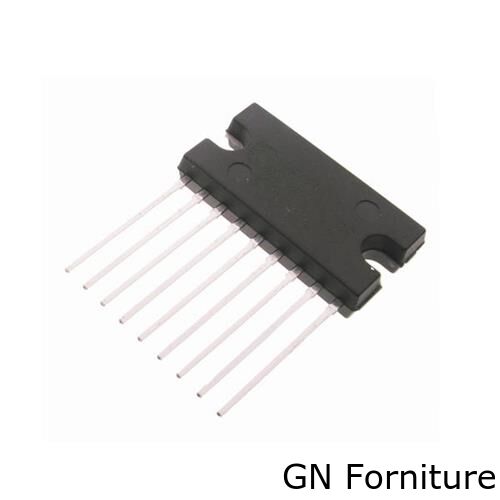

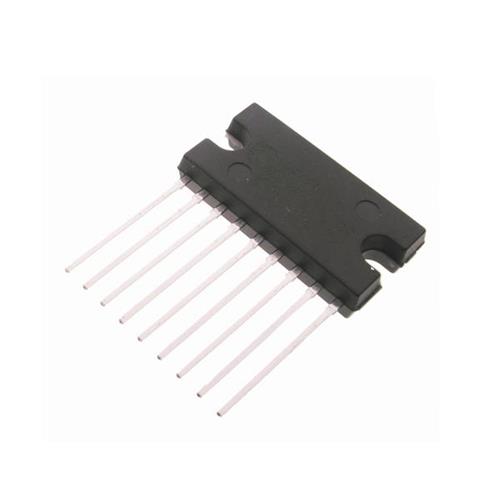

• Formato: SIL9P (Single In-line, 9 pin) – SOT131-2
• Montaggio: THT (Through-Hole)
• Resistenza termica (ambiente): 40 K/W
