LM1391N – Circuito Phase-Locked Loop (PLL) per TV e Segnali Bassi | National Semiconductor

Il LM1391N è un circuito integrato a loop di aggancio in fase (PLL - Phase Locked Loop) progettato principalmente per la sezione orizzontale dei televisori, ma perfettamente utilizzabile in una vasta gamma di applicazioni a bassa frequenza, come sistemi di sincronizzazione, rilevamento di fase e generazione di segnali.

Caratteristiche principali

• Oscillatore a controllo di tensione (VCO) interno stabile
• Rilevatore di fase lineare e bilanciato
• Uscita con duty cycle variabile controllata in DC
• Regolatore attivo integrato per una migliore reiezione delle variazioni di alimentazione
• Range di aggancio tipico: ±300 Hz
• Range di mantenimento (hold-in): ±900 Hz
• Bassa deriva termica e basso errore statico di fase
• Uscita open-collector ad alta escursione di tensione

Specifiche tecniche

• Tensione di alimentazione: fino a 40 V
• Frequenza massima di oscillazione: 500 kHz
• Corrente di uscita: fino a 30 mA
• Intervallo di temperatura operativa: 0°C ÷ +70°C

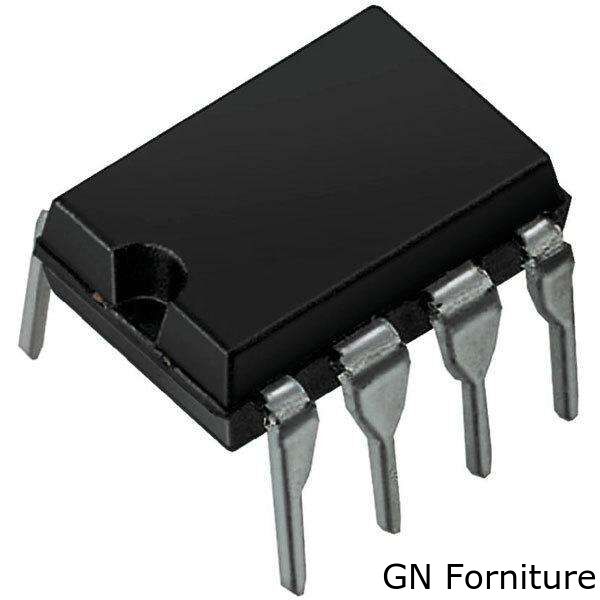

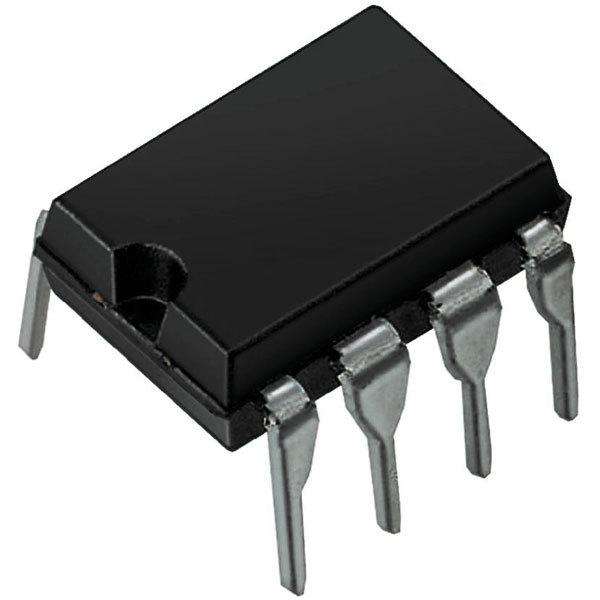

• Package: DIP a 8 pin (N08E)

Applicazioni tipiche

• Sincronizzazione orizzontale nei televisori CRT
• Sistemi di generazione e rilevamento di fase
• Oscillatori a duty cycle variabile
• Sistemi di controllo in retroazione
• Applicazioni audio e video a bassa frequenza
