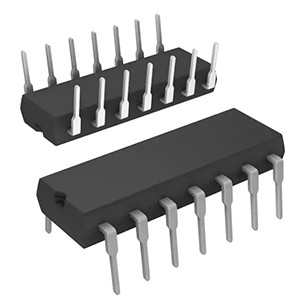

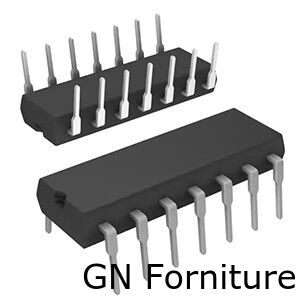

LM324AN Amplificatore Operazionale Quad Basso Consumo STMicroelectronics

Il LM324AN è un circuito integrato composto da quattro amplificatori operazionali indipendenti, caratterizzati da basso consumo di corrente e compensazione interna in frequenza. Progettato per operare con alimentazioni singole o doppie, è ideale per applicazioni generiche analogiche, sia industriali che consumer.

Caratteristiche principali

• 4 amplificatori op-amp in un unico package DIP-14
• Ampio range di alimentazione: Singola: da +3V a +30V / Doppia: da ±1.5V a ±15V
• Basso consumo: solo 0.7 mA per tutti e 4 gli amplificatori
• Guadagno in tensione elevato: fino a 100 dB
• Larghezza di banda: 1.3 MHz (gain bandwidth product)
• Compatibilità con ingresso a massa (ground)
• Protezione ESD fino a 2kV
• Offset e correnti di polarizzazione molto bassi
• Ampio range di temperatura operativa: 0°C ~ +70°C

Package

• DIP-14 (Dual In-Line) in plastica standard
• Compatibile con montaggio su breadboard o circuiti stampati standard

Applicazioni consigliate

• Condizionamento del segnale analogico
• Sensori e acquisizione dati
• Filtri attivi e amplificatori audio
• Strumentazione industriale e apparecchiature mediche
• Progetti didattici e prototipi hobbistici
